Водонепроницаемый разъем M8 3 с резьбой, IP67
Dongguan Hejiaxin Technology Co., Ltd. является одним из ведущих производителей и поставщиков водонепроницаемых разъемов с резьбой m8 3 IP67 в Китае. Пожалуйста, не стесняйтесь покупать товары длительного пользования, произведенные в Китае, здесь и получать прайс-лист на нашем заводе. Все индивидуальные продукты отличаются высоким качеством и конкурентоспособной ценой.
Технические характеристики
|
Параметр |
Спецификация |
|
Номинальное напряжение |
110 В переменного тока |
|
Текущий рейтинг |
Меньше или равно 3А |
|
Время подключения |
1500 |
|
Макс. диаметр кабеля |
Меньше или равно 4 .5 мм |
|
Структура схемы |
Параллельно |
|
Контактное сопротивление |
10mΩ |
|
ИзоляцияСтруктура |
500 МОм при 500 В постоянного тока |
|
Выносливость по напряжению при комнатной температуре |
1,5 КВ |
|
ТемператураРейтинг |
-20 градусов ~+85 градусов |
|
Водонепроницаемый уровень |
IP67 |
Характеристики материала
|
Параметр |
Спецификация |
|
Материал проволоки |
ПВХ, Резина |
|
Материал Джека |
ПВХ |
|
Материал штифта |
Никелированная-латунь |
|
Уплотнительное кольцо |
Резина |
Технический чертеж продукта
На чертеже показаны общая длина, профиль резьбы M8×1,0, вырез в панели и глубина, а также расположение поляризационной шпонки. На разрезах показано зацепление резьбы и сжатие уплотнительного кольца для обеспечения герметичности IP67. На схеме расположения контактов отмечен контакт 1 и порядок контактов. Допуски по ISO 2768‑m. Доступно в формате PDF или DWG для САПР. Перед компоновкой проверьте зазор выреза и посадку резьбы, особенно для нескольких разъемов.
Детали продукта

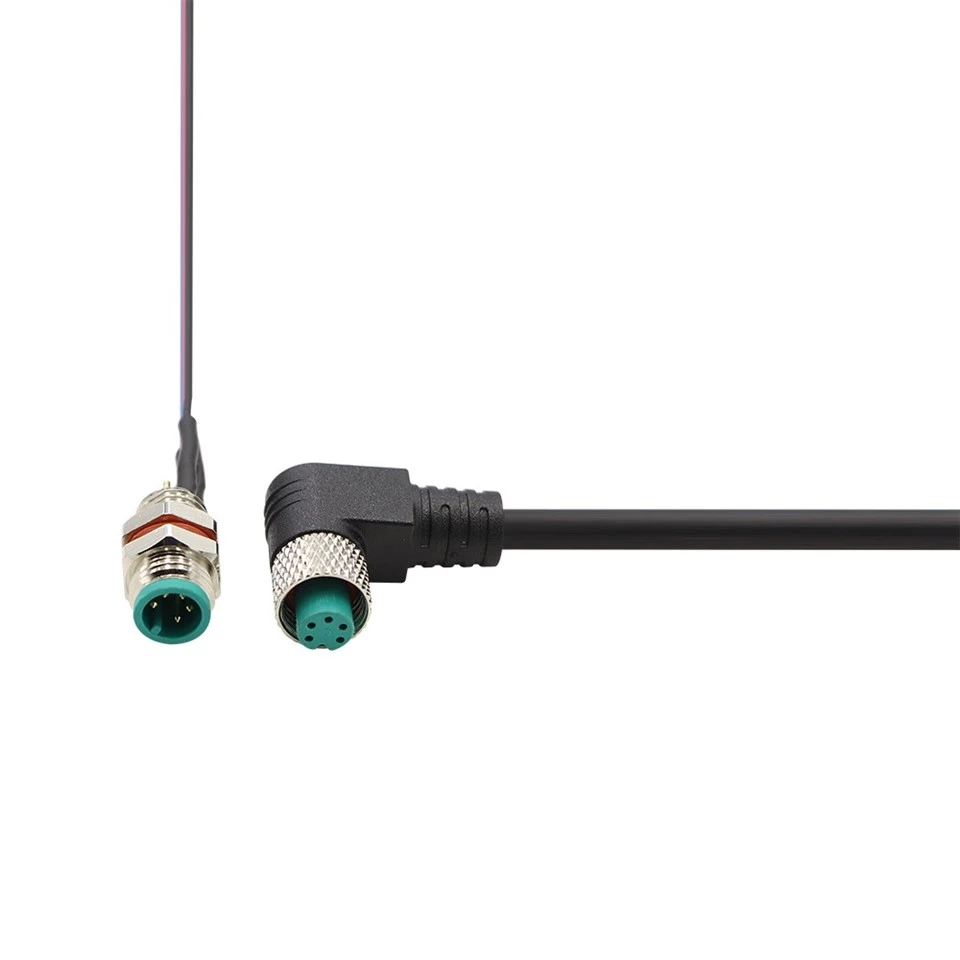

Разъемы «папа» и «мама» рядом
На этой фотографии показаны вилка (слева) и розетка (справа), расположенные рядом. Видны нарезная гайка, ответная резьба и уплотнительное кольцо за наружной резьбой. Различия в размерах очевидны – это полезно при планировании свободного пространства в шкафу. Цветовой контраст (зеленый самец, черная самка) помогает идентифицировать поле. Оба кабельных наконечника рассчитаны на внешний диаметр до 4,5 мм.
Вилка крупным планом (зеленый интерфейс, 5-контактный)
На этом крупном плане показан штекер с зеленой ответной поверхностью, на котором видны пять контактов стандартной круглой компоновки M8 — 5-контактный вариант, но размер резьбы, уплотнение и корпус соответствуют нашей 3-контактной модели. Видны никелированные штифты и утопленное уплотнительное кольцо. Гайка с накаткой позволяет затягивать без инструментов. Поляризационный ключ предотвращает неправильную установку. Используйте эту фотографию, чтобы проверить состояние штифтов и целостность уплотнения перед сборкой.
