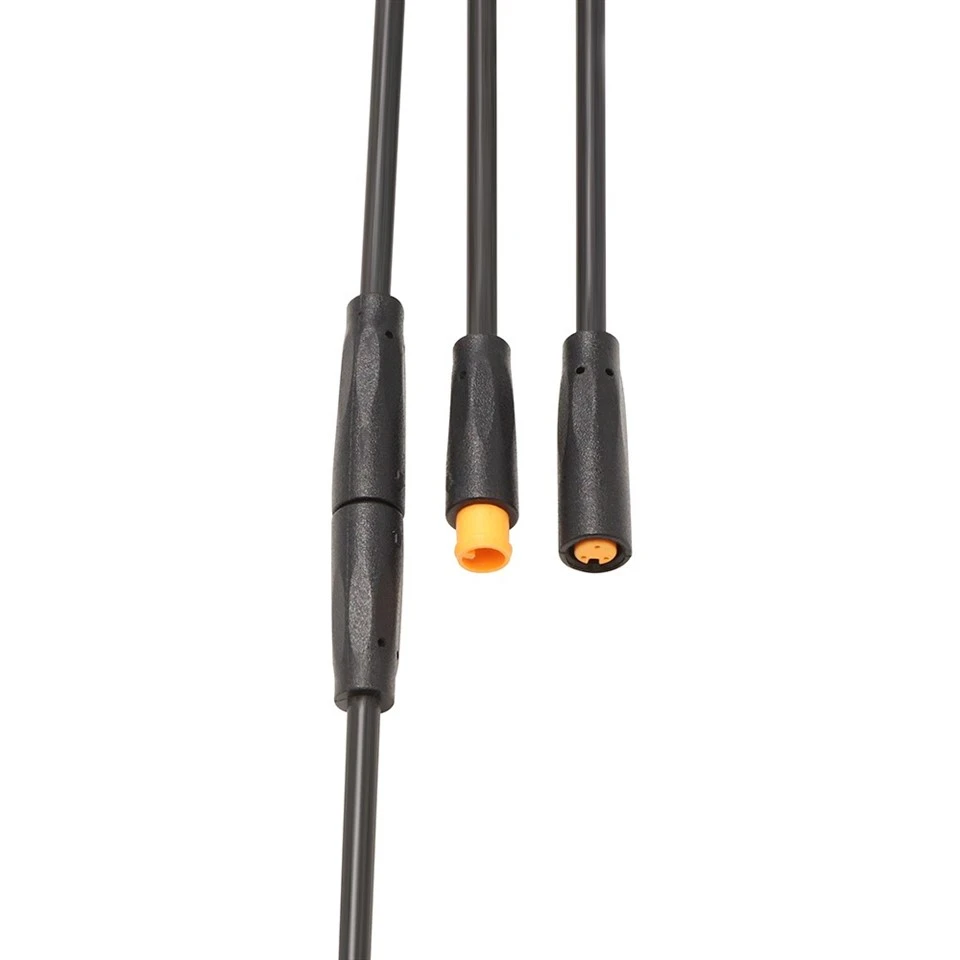

Водонепроницаемый разъем M8 2 с быстрой блокировкой, IP67
Компания Dongguan Hejiaxin Technology Co., Ltd. является одним из ведущих производителей и поставщиков водонепроницаемых разъемов с быстрым замком m8 2 IP67 в Китае. Пожалуйста, не стесняйтесь покупать товары длительного пользования, произведенные в Китае, здесь и получать прайс-лист на нашем заводе. Все индивидуальные продукты отличаются высоким качеством и конкурентоспособной ценой.
Технические характеристики
|
Параметр |
Спецификация |
|
Номинальное напряжение |
110 В переменного тока |
|
Текущий рейтинг |
Меньше или равно 3А |
|
Время подключения |
1500 |
|
Макс. диаметр кабеля |
Меньше или равно 4,5 мм. |
|
Структура схемы |
Параллельно |
|
Контактное сопротивление |
10mΩ |
|
ИзоляцияСтруктура |
500 МОм при 500 В постоянного тока |
|
Выносливость по напряжению при комнатной температуре |
1,5 КВ |
|
ТемператураРейтинг |
-20 градусов ~+85 градусов |
|
Водонепроницаемый уровень |
IP67 |
Характеристики материала
|
Параметр |
Спецификация |
|
Материал проволоки |
ПВХ, Резина |
|
Материал Джека |
ПВХ |
|
Материал штифта |
Никелированная-латунь |
|
Уплотнительное кольцо |
Резина |
Технический чертеж продукта
Технический чертеж включает общую длину, размеры выреза в панели (диаметр и глубина), ход втулки быстрого-запирания и маркировку штифта-1. В поперечном разрезе-показан кулачковый механизм и ход разблокировки – затягивается только вручную, без инструментов. Макс. внешний диаметр кабеля 4,5 мм, допуски по ISO 2768-m. Файлы PDF/DWG доступны для САПР.
Детали продукта
Интерфейс сопряжения
На детальной фотографии показаны два желтых корпуса во время стыковки с частично повернутой втулкой. Он демонстрирует блокировку с помощью-большого пальца, шпоночный паз, препятствующий-обратному ходу, и сжатие уплотнения. Звуковой щелчок подтверждает полное зацепление, уменьшая вероятность неправильной сборки. Полезно для определения положения руки при установке и направления вращения.
Мужской штекер
На этом-крупном плане показана только желтая вилка. К особенностям относятся быстрозажимная втулка с накаткой, два никелированных латунных штифта, резиновое уплотнительное кольцо за сопрягаемой поверхностью и поляризационный ключ для предотвращения обратной вставки. Виден кабельный ввод, допускающий наружный диаметр до 4,5 мм.
