Dongguan Hejiaxin Technology Co., Ltd. является одним из ведущих производителей и поставщиков водонепроницаемых разъемов с резьбой m7 1 IP67 в Китае. Пожалуйста, не стесняйтесь покупать товары длительного пользования, произведенные в Китае, здесь и получать прайс-лист на нашем заводе. Все индивидуальные продукты отличаются высоким качеством и конкурентоспособной ценой.

Технические характеристики

Параметр	Спецификация
Номинальное напряжение	110 В переменного тока
Текущий рейтинг	Меньше или равно 3А
Время подключения	1500
Макс. диаметр кабеля	Меньше или равно 3,8 мм.
Структура схемы	Параллельно
Контактное сопротивление	10mΩ
Сопротивление изоляции	500 МОм при 500 В постоянного тока
Выносливость по напряжению (при комнатной температуре)	1,5 КВ
Температурный рейтинг	-20 градусов ~ +85 градусов
Водонепроницаемый уровень	IP67

Характеристики материала

Параметр	Спецификация
Материал проволоки	ПВХ, Резина
Материал Джека	ПВХ
Материал штифта	Никелированная-латунь

Инженерный чертеж продукта

Core Configuration Diagram

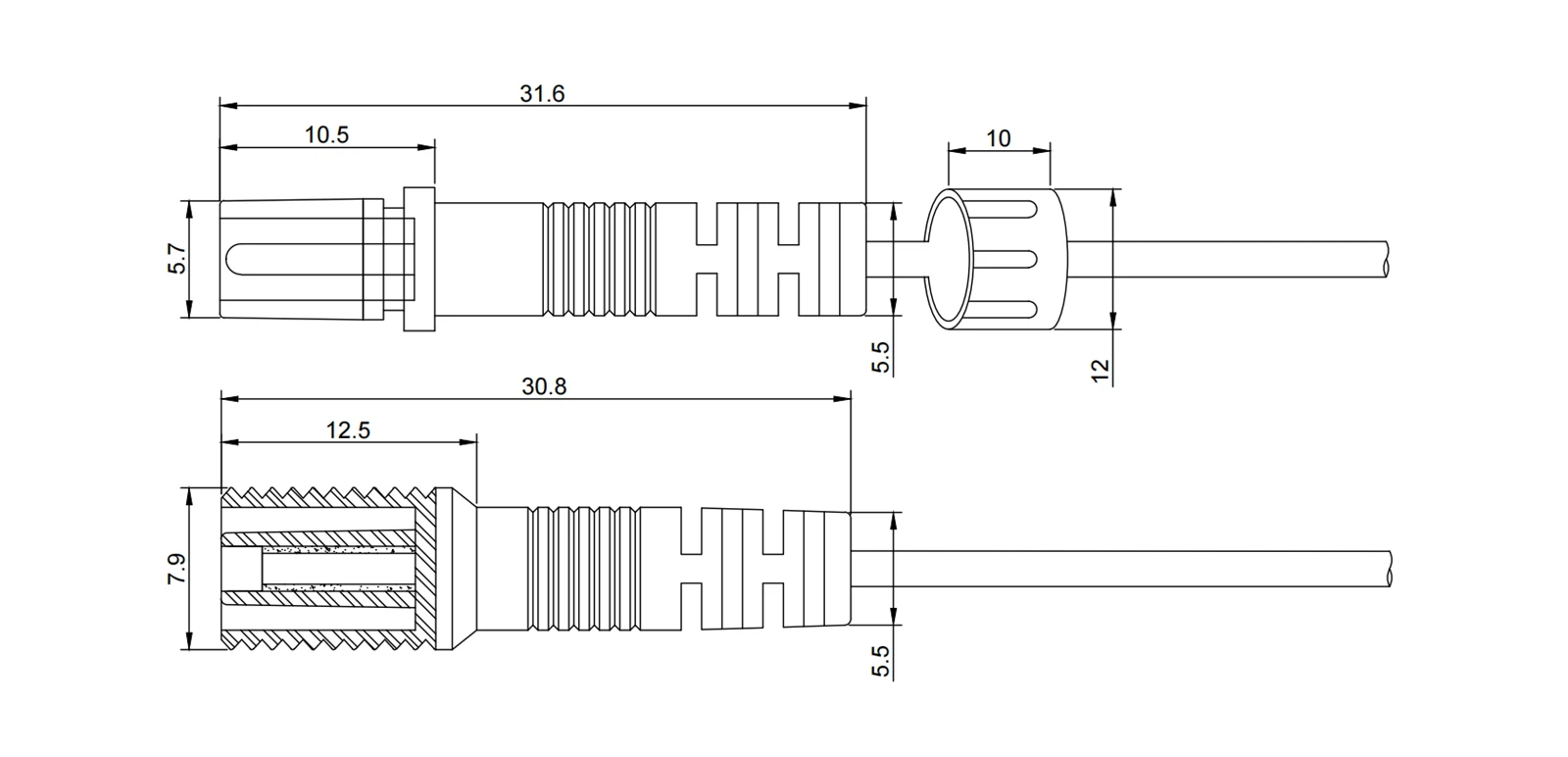

product-1684-812

На инженерном чертеже указаны общая длина, профиль резьбы M07 и максимальный внешний диаметр кабеля 3,8 мм. Назначение контактов и положение ключей четко обозначены. Допуски на размеры указаны для точной сборки.

Детали продукта

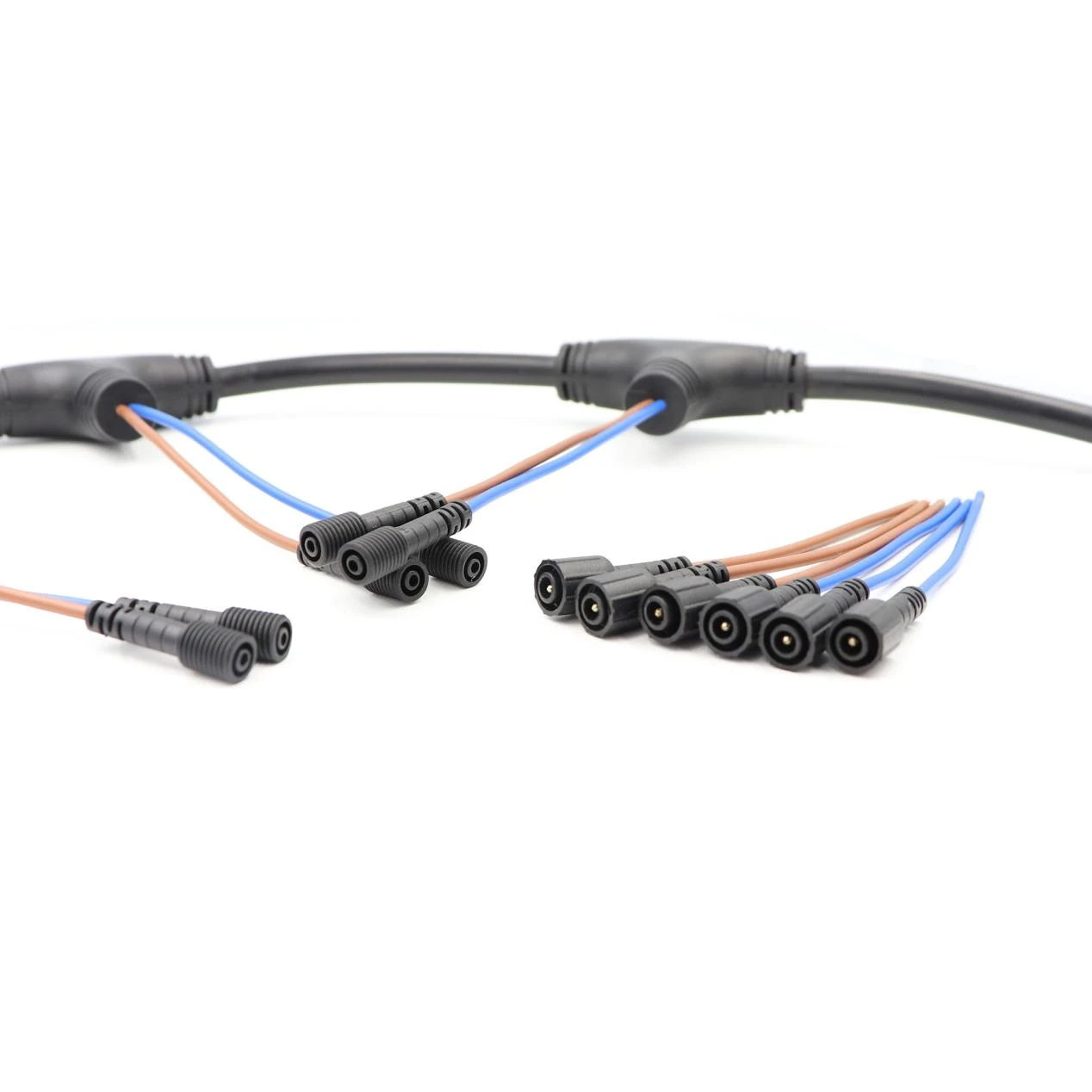

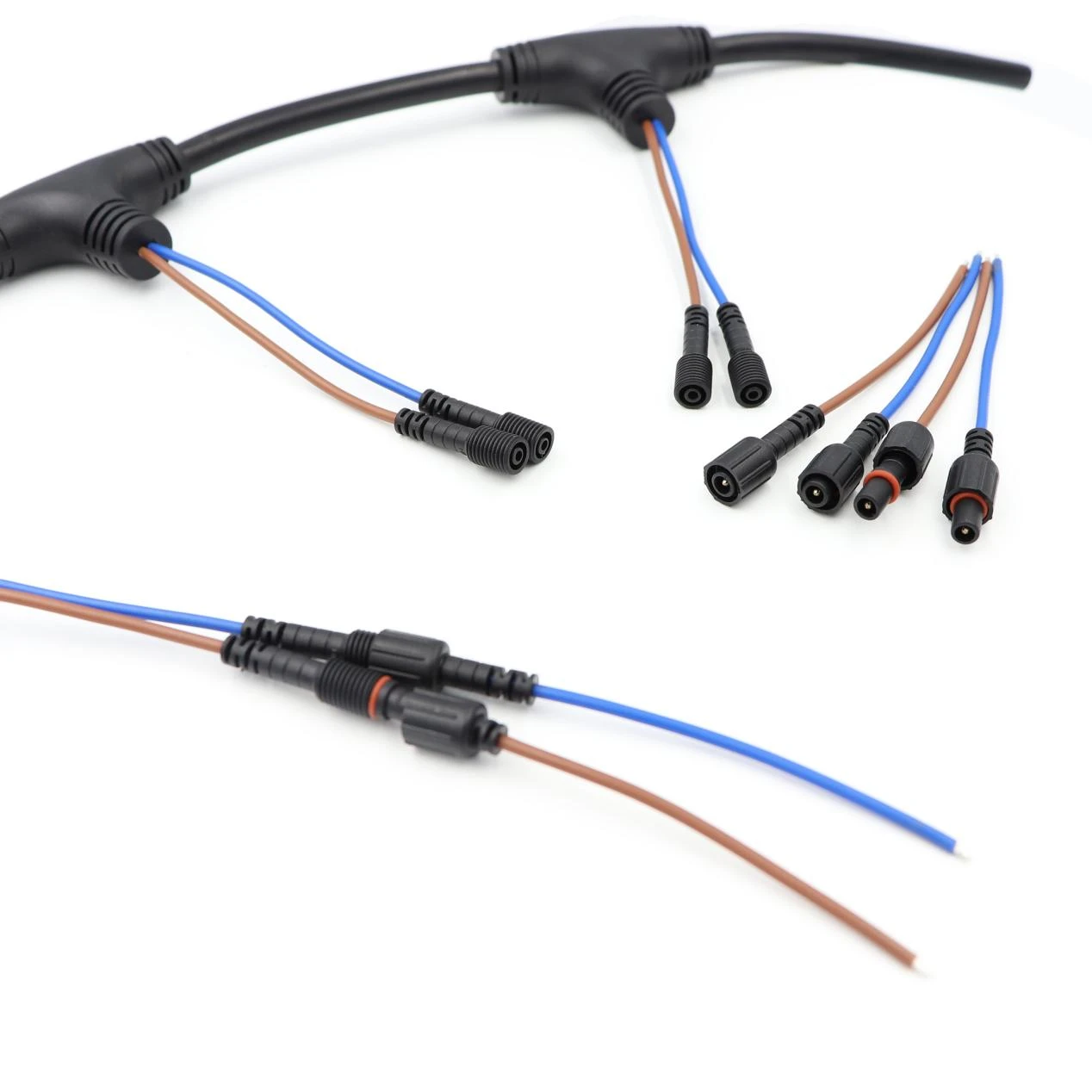

M7 1 Pin 6A

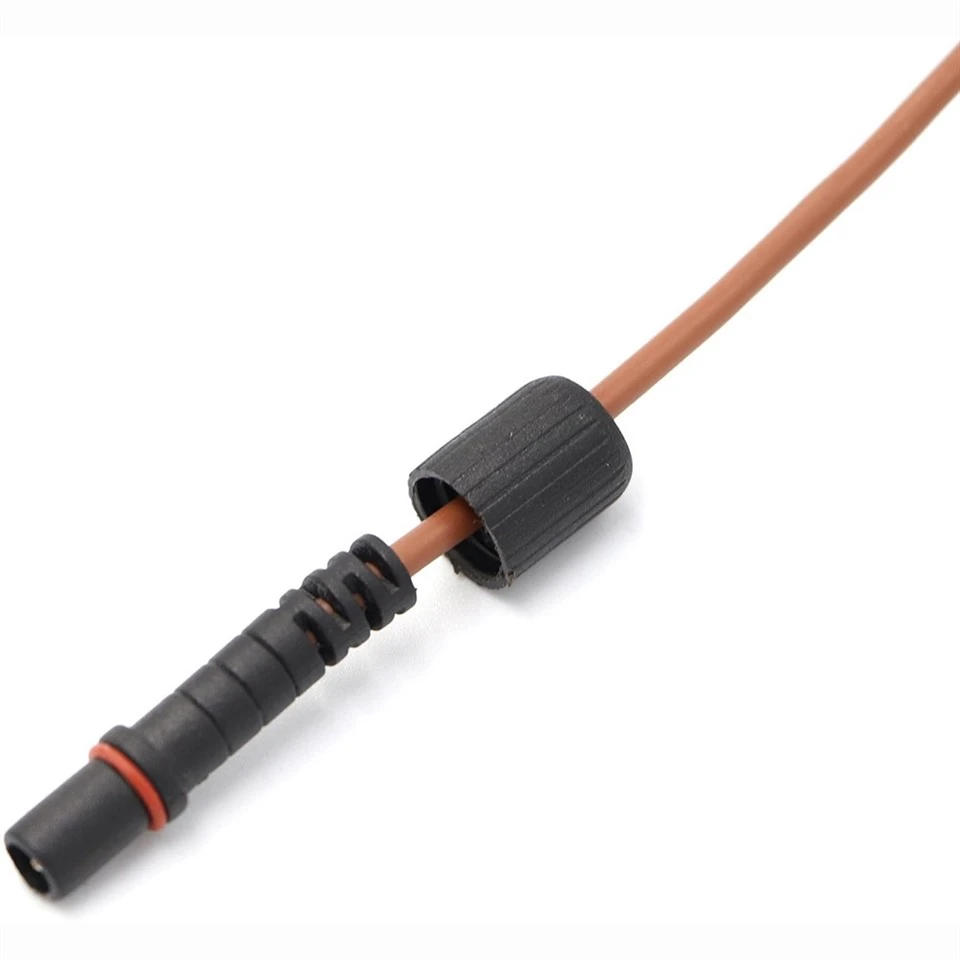

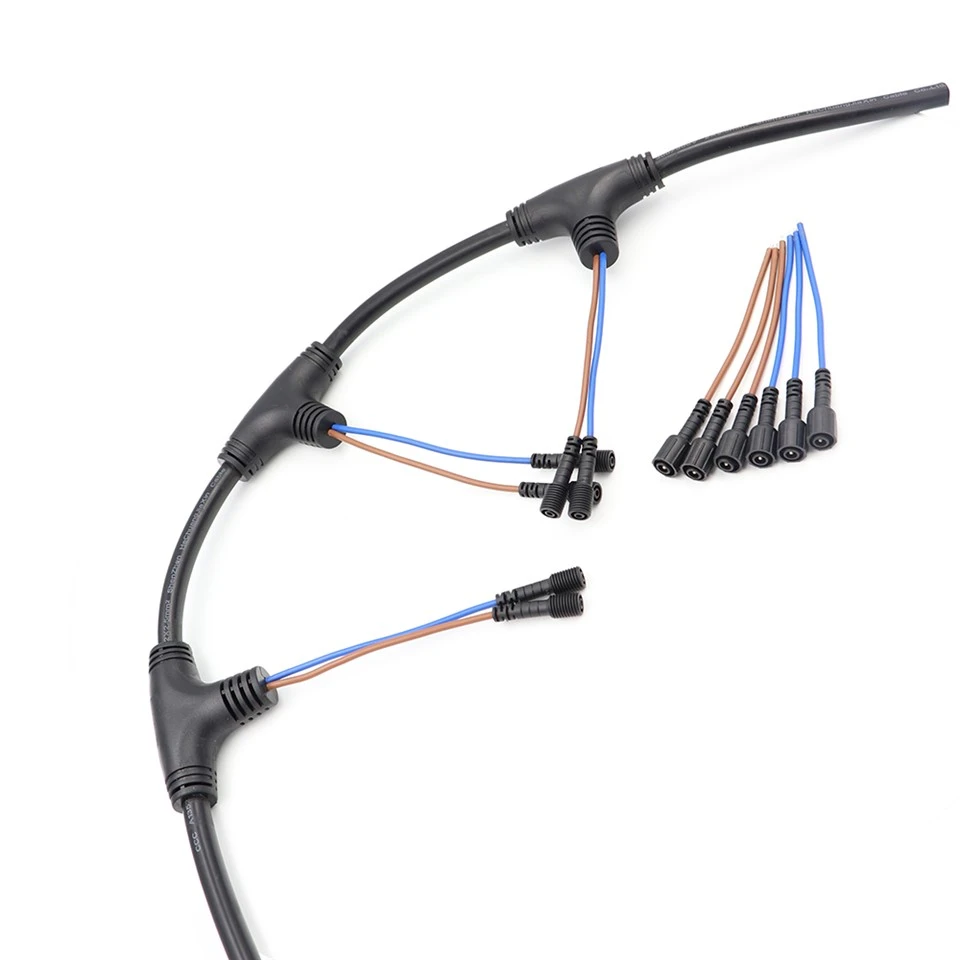

Общий вид продукта

На этом изображении показана полная сборка и компоненты водонепроницаемого соединителя с резьбой M7 1, включая вилку, розетку и состояние сопряжения. Компактная резьба M07 и прочная оболочка из ПВХ хорошо видны, что свидетельствует о пригодности разъема для установки светодиодного освещения и датчиков в ограниченном-пространстве.

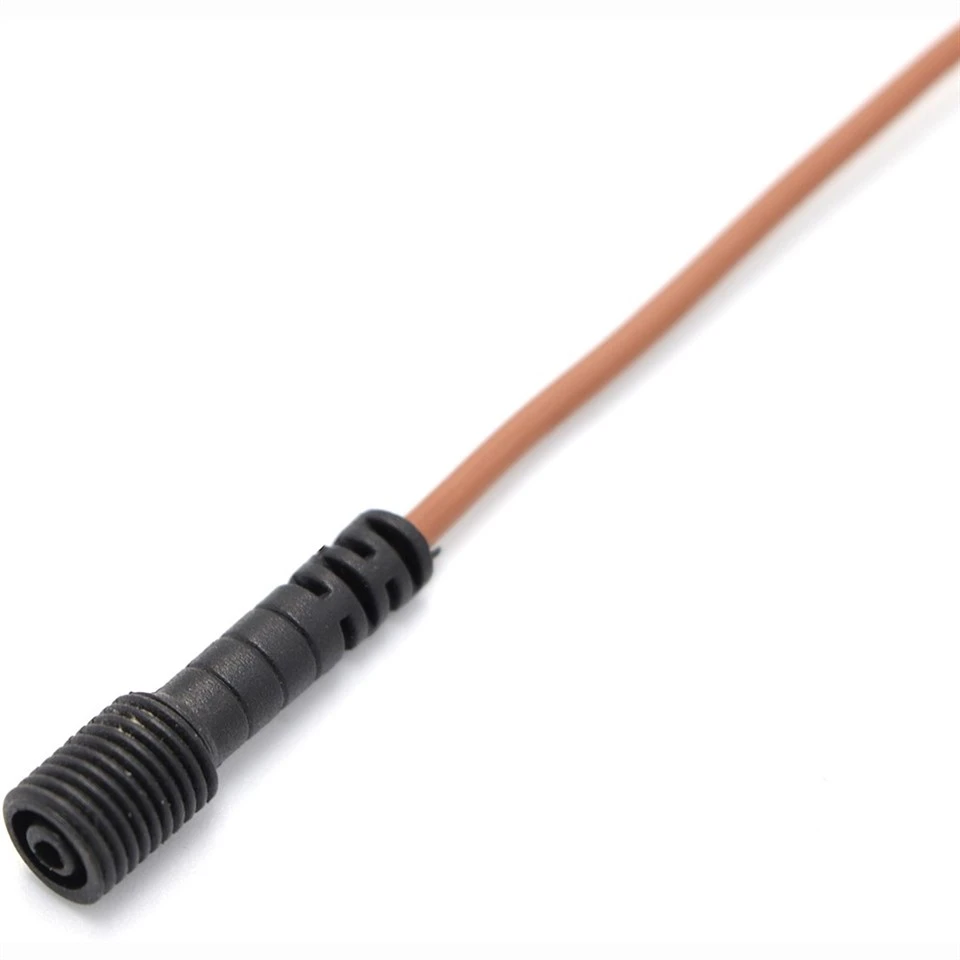

Сопряженный интерфейс и конфигурация контактов

На этом изображении показан интерфейс сопряжения и подробное расположение контактов. Никелированные-латунные штифты и прецизионно-резьбовое соединение хорошо видны, что обеспечивает правильную ориентацию во время сборки и обеспечивает эффективные виброустойчивые-соединения.

Часто задаваемые вопросы

В1: Как мне выбрать правильный разъем для моего приложения?

О: Выбор в основном зависит от трех факторов: требований к току/напряжению, условий эксплуатации (степень защиты IP и температурный диапазон) и доступного места для установки. Мы предлагаем три типа соединения: резьбовое (анти-вибрационное), быстро-защелкивающееся (удобно для частого соединения) и само-запирающееся (работает в ограниченном пространстве). Вы можете соответствующим образом удовлетворить свои потребности. Не уверен? Просто сообщите нам сценарий вашего применения, и мы порекомендуем вам наиболее подходящую модель.

Вопрос 2. Что означают размеры M7, M8, M12, M14, M15 и M16?

О: Эти цифры относятся к диаметру резьбы в миллиметрах. M7 и M8 меньше по размеру и подходят для компактных устройств и слаботочных приложений, таких как датчики и небольшие светодиодные фонари. M12 и выше имеют больший размер и могут выдерживать более высокие номинальные токи, что делает их пригодными для распределения электроэнергии и подключения тяжелого-оборудования.
