Водонепроницаемый разъем M12 6 с резьбой, IP67
Dongguan Hejiaxin Technology Co., Ltd. является одним из ведущих производителей и поставщиков водонепроницаемых разъемов с резьбой m12 6 IP67 в Китае. Пожалуйста, не стесняйтесь покупать товары длительного пользования, произведенные в Китае, здесь и получать прайс-лист на нашем заводе. Все индивидуальные продукты отличаются высоким качеством и конкурентоспособной ценой.
Технические характеристики
|
Параметр |
Спецификация |
|
Номинальное напряжение |
250 В переменного тока |
|
Текущий рейтинг |
Меньше или равно 6А |
|
Время подключения |
1500 |
|
Макс. диаметр кабеля |
Меньше или равно 6,0 мм |
|
Структура схемы |
Параллельно |
|
Контактное сопротивление |
10mΩ |
|
ИзоляцияСтруктура |
500 МОм при 500 В постоянного тока |
|
Выносливость по напряжению при комнатной температуре |
1,5 КВ |
|
ТемператураРейтинг |
-20 градусов ~+85 градусов |
|
Водонепроницаемый уровень |
IP67 |
Характеристики материала
|
Параметр |
Спецификация |
|
Материал проволоки |
ПВХ, Резина |
|
Материал Джека |
ПВХ |
|
Материал штифта |
Никелированная-латунь |
|
Уплотнительное кольцо |
Резина |
Технический чертеж продукта
Габаритный чертеж содержит основные механические данные для каждого приложенного экстракта САПР. Вилка имеет две секции резьбы: ответный конец 14,9 мм, конец кабельного ввода 15,0 мм, с промежуточной шестигранной гайкой с диаметром лыски 16,21 мм. Гнездовая розетка: глубина резьбы сопрягаемой поверхности 11,5 мм, монтажная сторона 12,5 мм, ширина гайки под лыской 13,2 мм. В обоих используется резьба M12×1,0; допуски по ISO 2768‑m. Общая длина самки 33,7 мм. Позиция поляризационного ключа отмечена для правильной ориентации. PDF/DWG доступен для интеграции с CAD. При расчете зазора панели проверьте зацепление резьбы и сжатие уплотнения.
Детали продукта
3-контактный штекер, вид спереди
На этом виде спереди показан штекер с тремя никелированными латунными контактами (штыри диаметром 1,0 мм), расположенными по стандартной круговой схеме M12. Литой корпус из черного ПВХ обеспечивает надежную изоляцию и ударопрочность. Встроенный поляризационный ключ виден в положении «12 часов», что обеспечивает правильную ориентацию соединения. Уплотнительное кольцо на этой поверхности не видно – оно утоплено за впадиной резьбы. Плоская конструкция лицевой поверхности заподлицо позволяет легко очищать от мусора перед подключением. Используйте это изображение для проверки прямолинейности штифтов, качества покрытия и целостности формованного корпуса перед сборкой.

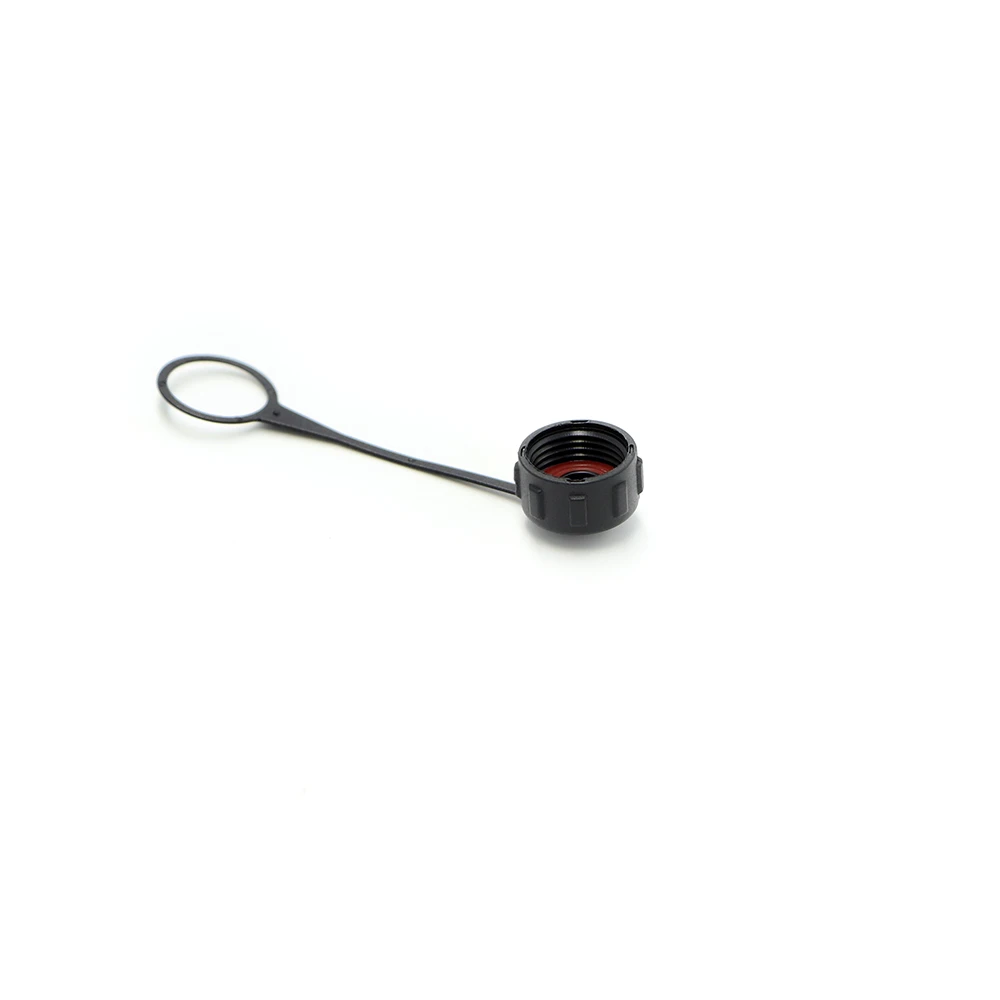

Аксессуар пылезащитного колпака
На этой фотографии показан пылезащитный колпачок, поставляемый в комплекте с разъемом. Колпачок отлит из черного ПВХ, чтобы соответствовать корпусу разъема, и устанавливается на резьбу M12 – инструменты не требуются. При установке он закрывает всю сопрягаемую поверхность и площадь резьбы, защищая контакты и уплотнение от грязи, влаги и ударов во время хранения или при отсоединении. Колпачок прикрепляется к корпусу разъема с помощью гибкого ремня, чтобы предотвратить потерю. Этот аксессуар особенно полезен для обслуживания в полевых условиях и временных отключений.
Часто задаваемые вопросы
горячая этикетка : водонепроницаемый разъем m12 6 с резьбой ip67, Китай водонепроницаемый разъем m12 6 с резьбой ip67 производители, поставщики, завод, 3-жильный водонепроницаемый кабельный разъем, Водонепроницаемый 2-контактный разъем M12, 2-контактные разъемы M12, Водонепроницаемый 4-контактный разъем M12, Водонепроницаемый 6-контактный разъем M12
